MLにてアイドル電圧の話題が出たときにオフミで全員の車の電圧を測定してランキングを出してみようという企画に至りました。ランキングは無負荷状態と全負荷状態のランキングを総合して決定しました。1台を除き問題なかったのですが・・・。【2007.06.12】


電圧の基準値考察

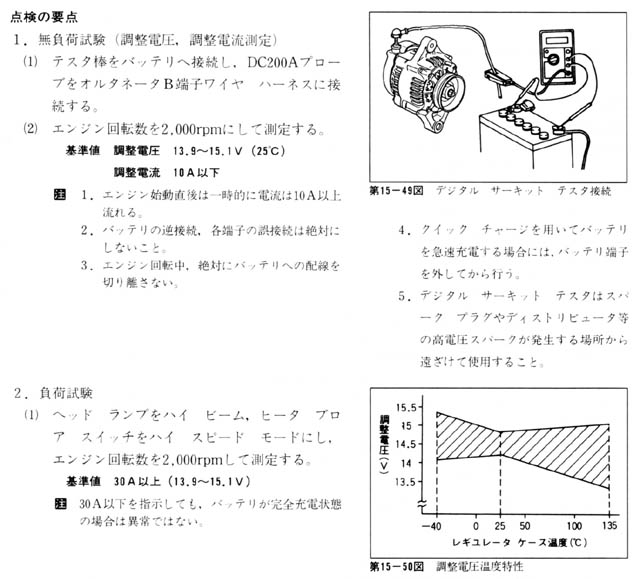

サービスマニュアル

まず、私のリーザを使って基準値の設定を行います。サービスマニュアル(右図EBエンジンサービスマニュアル参照)によるとオルタネータ出力電圧の性能は電装品などの無負荷状態にて2000rpmのオルタネータB端子間電圧を測定した値で判断します。
 今回のオフミではアイドル時の電圧の測定結果であり、さらにB端子でなく室内のシガーソケットでの測定であることから2000rpmのB端子電圧との差を確認し、その補正値から判断値を確認します。

まずB端子と室内シガーソケットの電圧差はアイドル時、2000rpm時含めて約0.5V。さらに2000rpm時とアイドル時の電圧差は約0.1V。以上を考慮するとアイドル時の基準値は2000rpm時のB端子電圧より0.6V低い値と考えます。よって基準値は13.4-14.6Vとなります。

無負荷状態ムフカジョウタイ 室内シツナイソケット バッテリ 端子タンシ 電圧降下デンアツコウカ
900rpm 13.90 14.10 14.40 0.50
2000rpm 13.95 14.25 14.50 0.55
0.05 0.15 0.10

MONAメンバー車の電圧ランキング結果

無負荷時と全負荷時の合計ポイントから決定したランキングになっています。表の次に無負荷時と全負荷時のグラフを表示しています。青点線枠が先に算出した基準値範囲です。ゆいいつほくとさんの電圧が枠から下に位置しています。ほとんど充電されない状態です。オルタネータのオーバーホールまたは交換が必要です。過去にも同じような症状のメンバーがいて、オフミ中にオルタネータを交換したこともありました。あとEF-HLのキャブ車のアイドル回転が高いのはなぜでしょう。2台とも同じ症状なのでちょっと気になります。

総合順位ソウゴウジュンイ 車種シャシュ 排気量ハイキリョウ オーナー 無負荷時ムフカジ ゼン負荷時ムフカジ 暖気前ダンキマエバッテリ状態ジョウタイ 備考ビコウ 無負荷ムフカ順位ジュンイ ゼン負荷ムフカ順位ジュンイ 合計ゴウケイ
回転数カイテンスウ 電圧デンアツ 回転数カイテンスウ 電圧デンアツ 端子電圧タンシデンアツ 使用期間シヨウキカン
1 リーザchacha 660 工藤クドウ 1500 14.10 1300 13.00 - - キャブ 2 2 4
2 March 1260 吉田ヨシダ 600 14.00 800 13.73 12.42 ネン   4 1 5
3 リーザスパイダー 660 田中タナカ 950 14.10 1250 12.55 12.90 ネン EFIターボ 2 4 6
3 Eksports 660 なかむら 850 14.30 1000 12.50 12.36 ネン   1 5 6
4 リーザスパイダー 660 じょ 950 14.00 1400 12.90 12.80 ネン EFIターボ 4 3 7
5 エッセ 660 はせ 800 14.00 900 12.30 12.87 ネン EFI 4 6 10
6 リーザOXY 660 かさ 1400 14.05 1200 12.10 - - キャブ 3 8 11
7 リーザTR-ZZ 550 大越オオコシ 950 14.00 1250 12.10 12.42 ネン EFIターボ 4 8 12
7 リーザOXY 660 シェットランド 800 13.90 1200 12.20 - - EFIターボ 5 7 12
8 リーザTR-ZZ 550 t-kondo 800 13.50 1000 12.10 12.88 1ヶ月カゲツ EFIターボ 6 8 14
9 リーザOXY 550 ほくと 1000 11.50 1250 10.60 11.74 ヶ月カゲツ キャブターボ 7 9 16

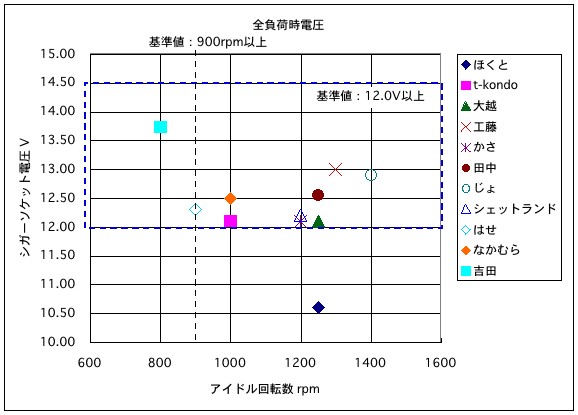

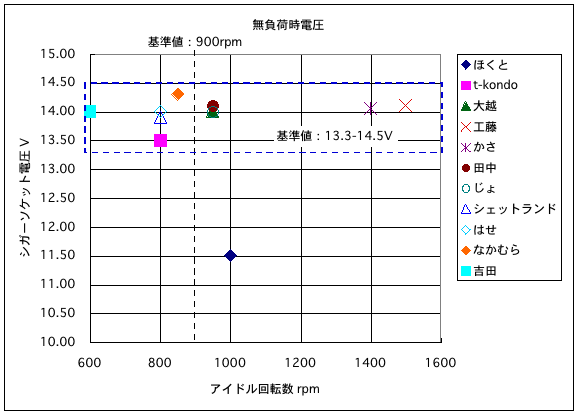

無負荷時電圧 全負荷時電圧
